หม้อต้มควบแน่นแบบแลกเปลี่ยนความร้อนแบบ Dual Atmospheric

วิจัย พัฒนา และผลิตโดย Baedin ผู้ผลิตอุปกรณ์ทำความร้อนระดับมืออาชีพของจีน หม้อต้มควบแน่นแบบแลกเปลี่ยนความร้อนแบบคู่ในบรรยากาศนี้ใช้โครงสร้างแกนแลกเปลี่ยนความร้อนแบบคู่ที่พัฒนาด้วยการออกแบบความสามารถในการปรับความร้อนเฉพาะจุดของจีน โดยผสานรวมการควบแน่นของก๊าซไอเสียที่มีประสิทธิภาพสูงและเทคโนโลยีการแลกเปลี่ยนความร้อน โดยมีการสูญเสียความร้อนต่ำเป็นพิเศษและการทำงานที่คุ้มต้นทุน ออกแบบมาโดยเฉพาะสำหรับที่พักอาศัยขนาดใหญ่และพื้นที่เชิงพาณิชย์ โดยให้ความร้อนจากส่วนกลางที่เสถียรและน้ำร้อนในครัวเรือนปริมาณมาก โดยได้รับการรับรองประสิทธิภาพเชิงความร้อนรวมที่ 109.8% ซึ่งเหนือกว่าหม้อต้มก๊าซทั่วไปอย่างมากในการประหยัดพลังงานและความเสถียรในการดำเนินงาน

ส่งคำถาม

รายละเอียดสินค้า

หม้อต้มควบแน่นระบบแลกเปลี่ยนความร้อนแบบคู่นี้แตกต่างจากหม้อไอน้ำแบบดั้งเดิมที่ใช้เฉพาะค่าความร้อนรวมเท่านั้น ใช้ระบบการคำนวณค่าความร้อนสุทธิ ด้วยโครงสร้างการแลกเปลี่ยนความร้อนแบบสองขั้นตอน ระบบจะกู้คืนความร้อนแฝงของไอน้ำในก๊าซไอเสียที่เผาไหม้ได้อย่างสมบูรณ์ และรีไซเคิลความร้อนแฝงของการกลายเป็นไอที่เกิดขึ้นระหว่างกระบวนการเผาไหม้และการควบแน่นเพื่อทำลายขีดจำกัดประสิทธิภาพเชิงความร้อน 100%
อุณหภูมิของน้ำที่ส่งคืนของระบบทำความร้อนเป็นปัจจัยชี้ขาดสำหรับประสิทธิภาพการควบแน่น เพื่อให้เกิดประโยชน์สูงสุดจากการนำความร้อนกลับคืนของระบบแลกเปลี่ยนความร้อนแบบคู่ อุณหภูมิของน้ำที่ไหลกลับจะต้องรักษาให้ต่ำกว่าจุดน้ำค้าง 50°C เซ็นเซอร์อุณหภูมิภายนอกที่เป็นอุปกรณ์เสริมช่วยควบคุมอุณหภูมิในการเชื่อมต่อ ทำให้อุณหภูมิของน้ำไหลกลับต่ำมีความเสถียรเพื่อการทำงานที่มีประสิทธิภาพสูงในระยะยาว

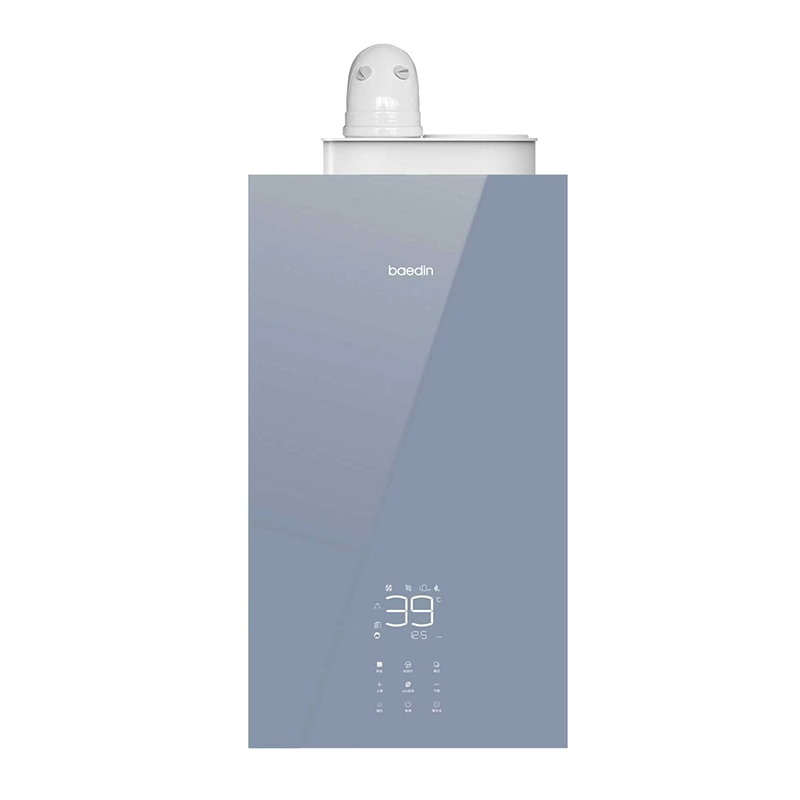

Atmospheric Dual Heat Exchanger Condensing Boiler

สถานการณ์ที่เกี่ยวข้องและความได้เปรียบในการแข่งขันหลัก

หน่วยกลั่นตัวแลกเปลี่ยนความร้อนแบบคู่นี้เข้ากันได้กับขั้วทำความร้อนในร่มหลักสองขั้ว: หม้อน้ำเหล็กหล่อ/เหล็กแบบดั้งเดิม และระบบทำความร้อนใต้พื้นอุณหภูมิต่ำ ให้ผลการประหยัดพลังงานที่ดีที่สุดเมื่อจับคู่กับระบบทำความร้อนใต้พื้น ซึ่งช่วยลดการใช้ก๊าซในครัวเรือนและเชิงพาณิชย์ได้มากถึง 30% ความสามารถในการแข่งขันหลักอยู่ที่การแลกเปลี่ยนความร้อนประสิทธิภาพสูงของเครื่องแลกเปลี่ยนความร้อนแบบคู่ เทคโนโลยีน้ำร้อนควบแน่นแบบบูรณาการ และการควบคุมพลังงานแบบไม่มีขั้นตอนในช่วงกว้าง
จัดเป็นอุปกรณ์ทำความร้อนคาร์บอนต่ำสีเขียวที่สอดคล้องกับมาตรฐานการปล่อยก๊าซของจีนและนานาชาติ โดยจะช่วยลดอุณหภูมิการปล่อยก๊าซไอเสียเพื่อลดการสูญเสียความร้อนที่ไม่ถูกต้อง ลดการปล่อยก๊าซไนโตรเจนออกไซด์ลง 80% และลดการปล่อยก๊าซคาร์บอนมอนอกไซด์ลง 90% Baedin มีรากฐานมาจากรูปแบบเชิงกลยุทธ์แบบคาร์บอนคู่ของจีน เพิ่มประสิทธิภาพอุปกรณ์ทำความร้อนแบบคาร์บอนต่ำเพื่อลดการปล่อยก๊าซคาร์บอนไดออกไซด์ของผู้ใช้และปกป้องสภาพแวดล้อมในชั้นบรรยากาศ

การออกแบบโครงสร้างและพารามิเตอร์ประสิทธิภาพ

ได้รับการออกแบบตามเกณฑ์การผลิตของเยอรมนีและติดตั้งส่วนประกอบหลักที่นำเข้า หม้อต้มแลกเปลี่ยนความร้อนแบบคู่ผสานรวมฟังก์ชันการทำความร้อนและน้ำร้อน ครอบคลุมระดับพลังงานหกระดับตั้งแต่ 20KW ถึง 40KW เพื่อให้เหมาะกับอาคารในพื้นที่ต่างๆ รุ่น 32KW/36KW/40KW ได้รับการติดตั้งมาตรฐานด้วยปั๊มหมุนเวียนคู่เพื่อเพิ่มการไหลของน้ำในท่อและกระจายความร้อนภายในอาคารที่สม่ำเสมอ
การนำเทคโนโลยีการเผาไหม้ผสมล่วงหน้าเต็มรูปแบบมาทำงานร่วมกับระบบแลกเปลี่ยนความร้อนแบบคู่ ทำให้เครื่องมีประสิทธิภาพเชิงความร้อนสูงสุด 109% ซึ่งช่วยลดต้นทุนการดำเนินงานรายวันได้ 15%–30% เมื่อเทียบกับหม้อต้มแบบติดผนังทั่วไป ไดรฟ์ความถี่แปรผัน DC ในตัวหลีกเลี่ยงการสตาร์ทและปิดเครื่องบ่อยครั้งในช่วงเปลี่ยนผ่านและสถานการณ์โหลดต่ำ ช่วยให้ประหยัดก๊าซและพลังงานอัจฉริยะ
ด้วยการตรวจจับอุณหภูมิแบบซิงโครนัสหลายจุด หม้อไอน้ำจะจ่ายน้ำร้อนอุณหภูมิคงที่ภายใน 17±2 วินาที โดยมีการควบคุมความผันผวนของอุณหภูมิภายใน 0.5°C โมดูลทำความร้อนความเร็วสูงที่เข้ากันและเซ็นเซอร์ความแม่นยำสูงให้น้ำร้อนในครัวเรือนที่เสถียรและทันทีเพื่อการใช้งานที่สะดวกสบายในแต่ละวัน

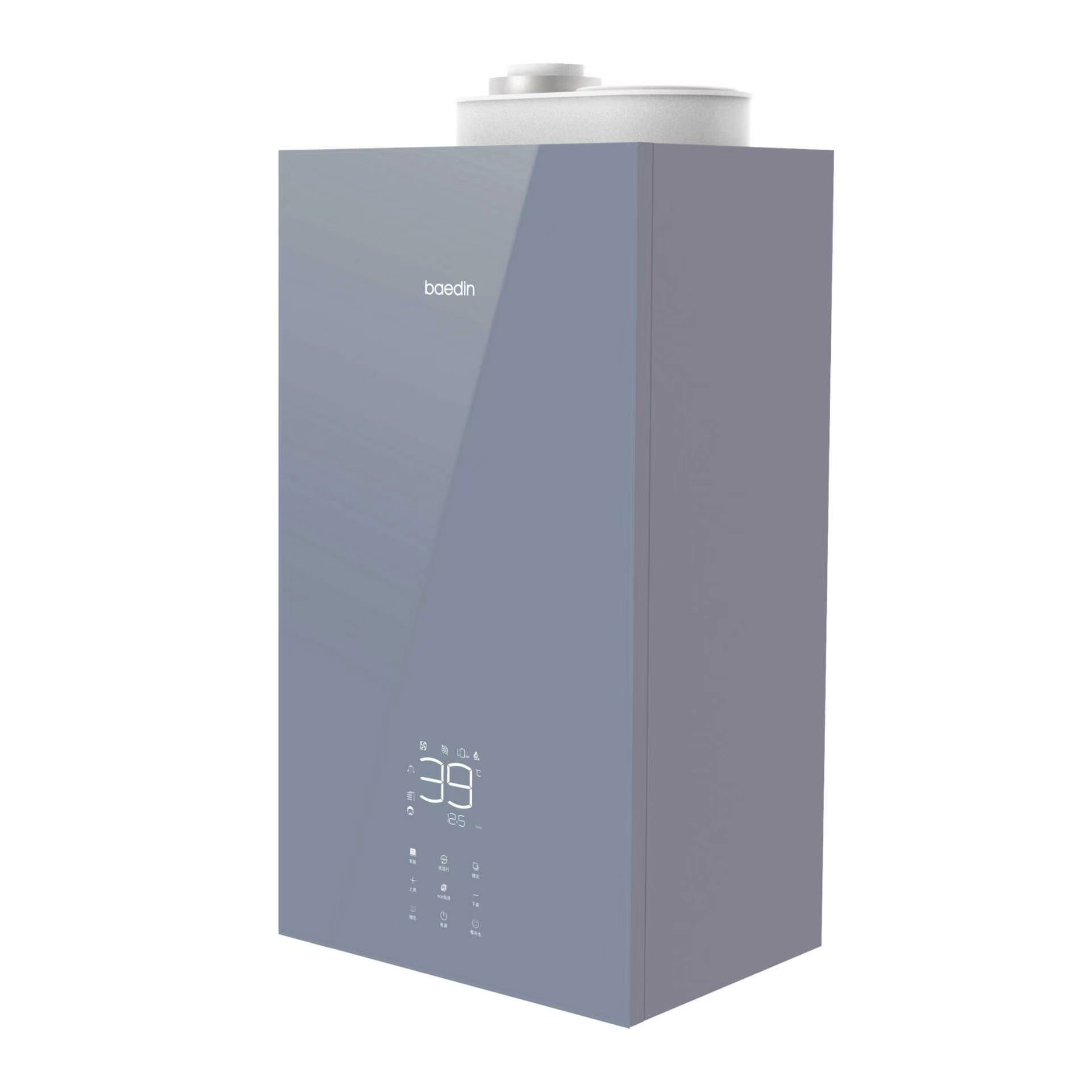

เคสใช้แผงกระจกนิรภัยทนอุณหภูมิสูง 800°C พร้อมพื้นผิวป้องกันรอยขีดข่วนและบำรุงรักษาง่ายทุกวัน หน้าจอ LED เรืองแสงสีขาวขนาดใหญ่ 19 ซม. x 17.5 ซม. แสดงพารามิเตอร์การทำงานแบบเรียลไทม์และแจ้งข้อผิดพลาดอย่างสังหรณ์ใจ ตัวเลือกปั๊มหมุนเวียนอัตโนมัติแบบปรับความเร็วได้จะปรับให้เข้ากับวงจรการทำความร้อนที่ซับซ้อน และการเชื่อมต่อกับถังเก็บน้ำร้อนภายนอกสามารถใช้ได้สำหรับวิลล่าและสถานการณ์ความต้องการน้ำสูงในพื้นที่ขนาดใหญ่

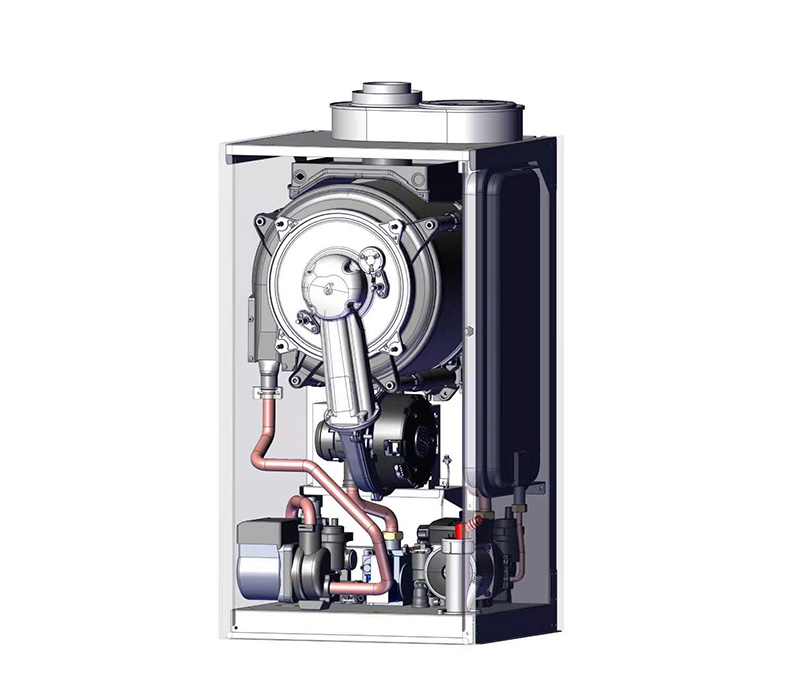

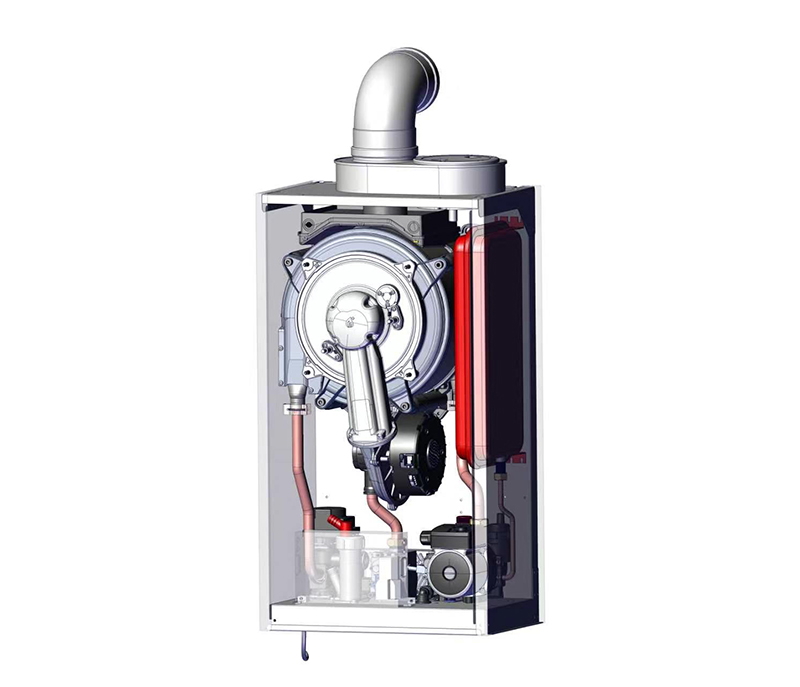

ส่วนประกอบหลักและการกำหนดค่ามาตรฐาน

ส่วนประกอบนำเข้าที่สำคัญรับประกันประสิทธิภาพที่มั่นคงและอายุการใช้งานที่ยาวนานขึ้น รวมถึง: เครื่องแลกเปลี่ยนความร้อนหลักดั้งเดิมของอิตาลี หัวเผาผสมเซรามิกไฟเบอร์โดยเฉพาะ พัดลมความถี่แปรผัน DC และวาล์วควบคุมสัดส่วนก๊าซ SIT ที่ผลิตในอิตาลี การกำหนดค่ามาตรฐานครบชุด: แผ่นกรองฟอกอากาศภายนอกที่ได้รับสิทธิบัตร, ช่องน้ำที่ไวต่ออุณหภูมิของเมมโมรีอัลลอยด์, แผ่นแลกเปลี่ยนความร้อนแผ่นเหล็กสแตนเลสรอง, ถังขยายระบบทำความร้อน, กระจกนิรภัย/ปลอกโลหะที่เป็นอุปกรณ์เสริม, เกจวัดแรงดันน้ำและตัวแปลงสัญญาณ, วาล์วระบายความปลอดภัย 3 บาร์, วาล์วระบายน้ำแบบแมนนวล และชุดซีลตรวจวัดระดับน้ำ

ข้อมูลจำเพาะทางเทคนิค

ประสิทธิภาพ / พารามิเตอร์	หน่วย	LL1GBQ20	LL1GBQ24	LL1GBQ28	LL1GBQ32	LL1GBQ36	LL1GBQ40
กำลังไฟฟ้าเข้าสูงสุด	กิโลวัตต์	20.0	24.0	28.0	32.0	36.0	40.0
กำลังไฟฟ้าเข้าขั้นต่ำ	กิโลวัตต์	8.8	9.6	11.2	12.8	14.4	16.0
ความร้อนควบแน่นสูงสุด	กิโลวัตต์	21.4	25.6	29.9	33.9	38.2	42.4
ความร้อนควบแน่นขั้นต่ำ	กิโลวัตต์	4.2	5.04	5.6	6.7	7.2	8.4
แหล่งจ่ายไฟ		~220V 50Hz	~220V 50Hz	~220V 50Hz	~220V 50Hz	~220V 50Hz	~220V 50Hz
ประสิทธิภาพที่ผลผลิตสูงสุด	%	106	106	106	106	106	106
ประสิทธิภาพที่เอาต์พุต 30%	%	105	105	105	105	105	105
ปริมาตรถังขยาย	ลิตร	6	6	6	8	8	8
ช่วงอุณหภูมิความร้อน	องศาเซลเซียส	30-80	30-80	30-80	30-80	30-80	30-80
ช่วงอุณหภูมิน้ำร้อนในประเทศ	องศาเซลเซียส	30-60	30-60	30-60	30-60	30-60	30-60
ปริมาณน้ำร้อนที่ใช้ในบ้านอยู่ที่ Δt=25°C	ลิตร/นาที	10.3	12.0	14.0	16.0	18.0	20.0
อัตราการไหลของน้ำร้อนในประเทศขั้นต่ำ	ลิตร/นาที	2.5	2.5	2.5	2.5	2.5	2.5
แรงดันเปิดใช้งานน้ำร้อนขั้นต่ำในบ้าน	บาร์	0.2	0.2	0.2	0.2	0.2	0.2
อุณหภูมิในการทำงานขั้นต่ำ	องศาเซลเซียส	1	1	1	1	1	1
ขนาด (สูง × กว้าง × ลึก)	มม	720×400×282		720×400×317		720×400×352
ระดับการป้องกัน		IPX4D	IPX4D	IPX4D	IPX4D	IPX4D	IPX4D
